オートゲートカットシステム OCTAGONのご案内

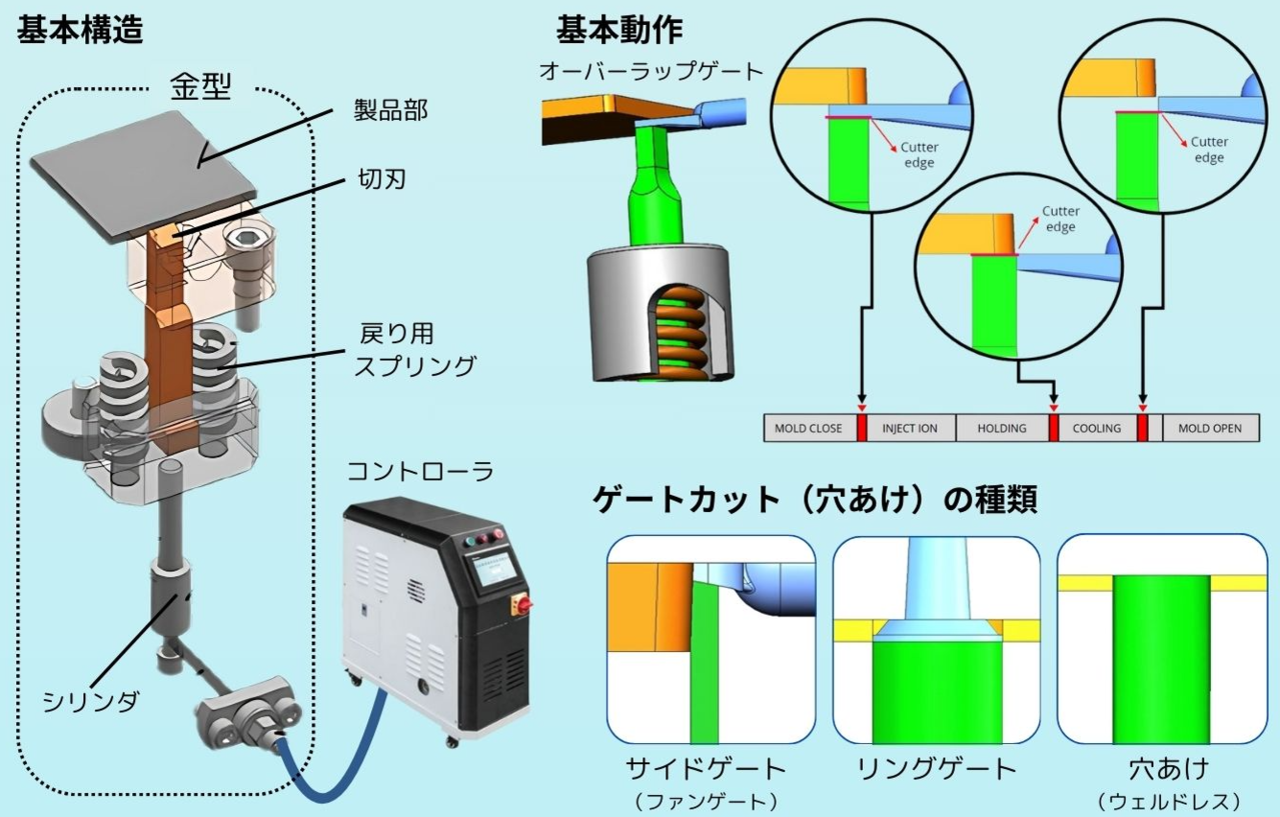

オートゲートカットシステム OCTAGONは、 油圧シリンダを使用して型内ゲートカットをするソリューション部品です。
OCTAGONを使用するとこで、後工程のゲートカット工程を考慮する事なく、ゲートサイズを拡大することができるので、余裕のある成形条件を出すことが可能になります。
結果、以下の効果が得られてコスト改善に繋がります！
〇成形不良低減
〇後加工工数削減
OCTAGONの特徴

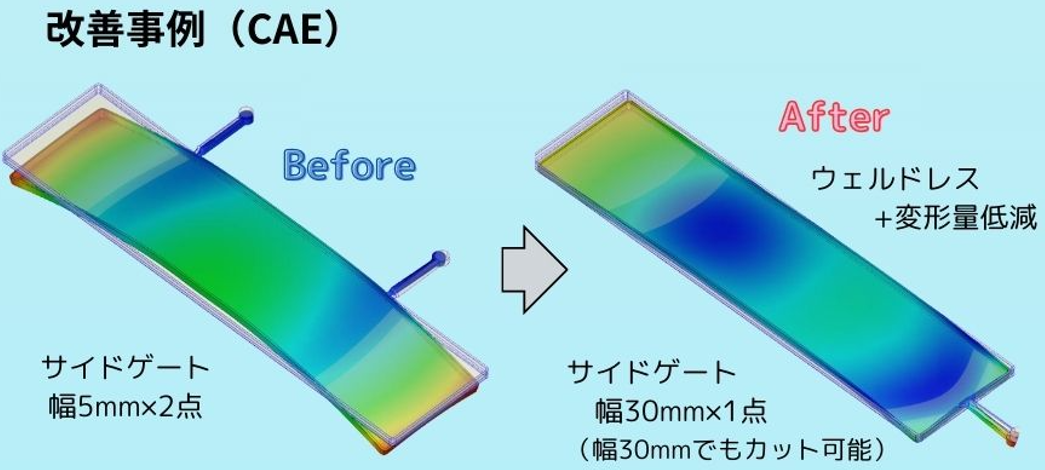

幅が広いゲート設計が可能

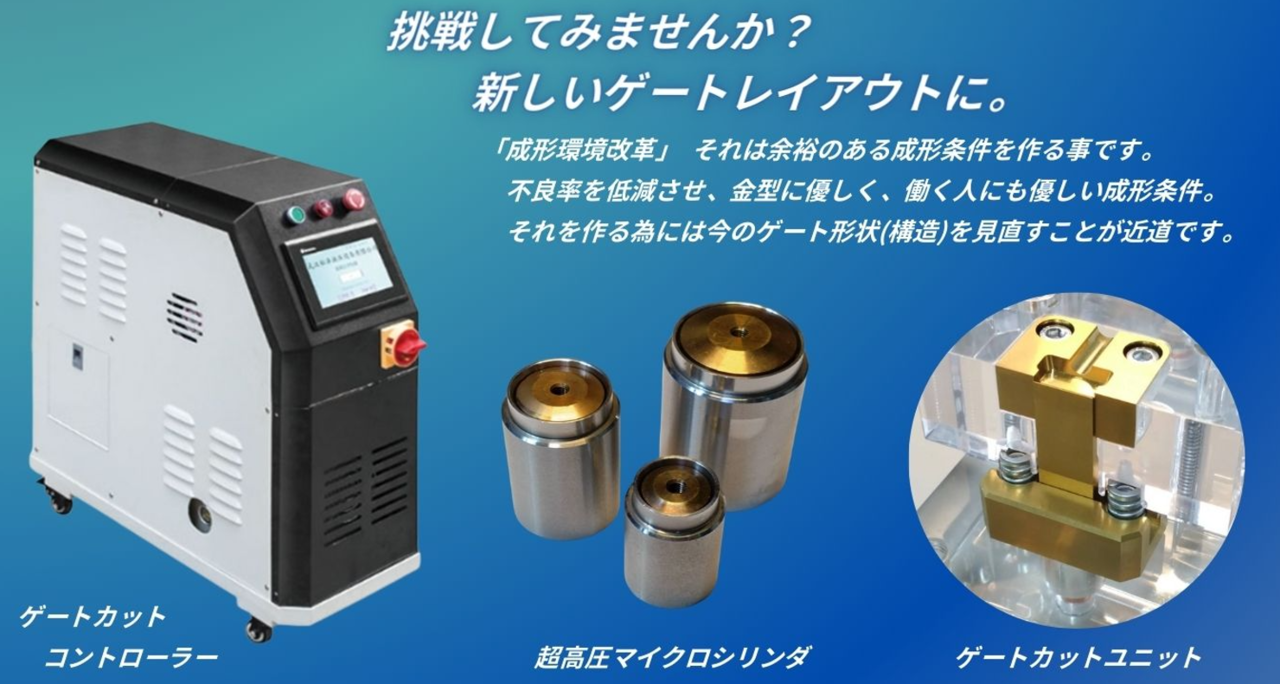

超高圧油圧コントローラーと超高圧用油圧シリンダを使用することで、幅30mm程度でもカットすることが可能です。

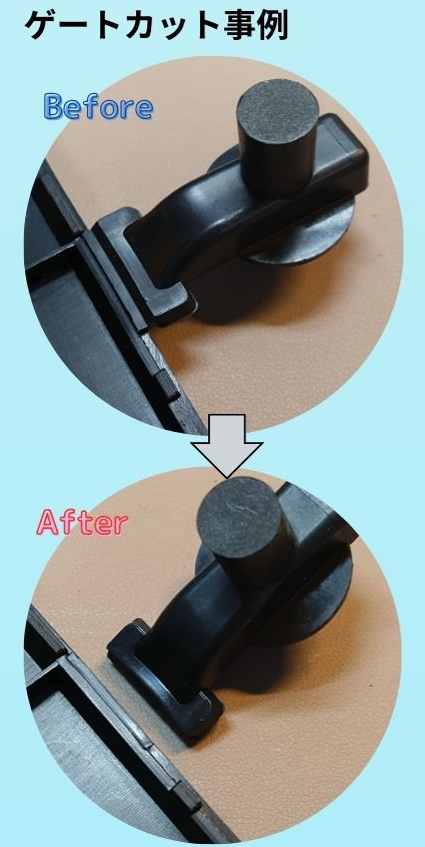

ゲート切断部の樹脂カスが発生しない
保圧工程完了後の樹脂が完全に固化していない状態時にゲートを型内切断（押し切る）ため、従来の型内ゲートカット時に発生していたゲート切断部の樹脂カスが発生しません。
刃こぼれが発生しない
切刃とパーティングと間に0.01～0.02mmのギャップができるストロークで設計をするため、切刃が摩耗することがなく量産で使い続けることが可能です。

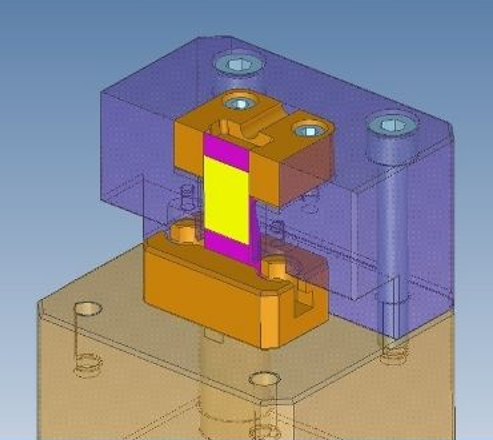

金型設計（ゲートカット部）
導入当初は、油圧シリンダの配置や切刃の設計について弊社で対応いたします。（有償）
弊社で設計したモデルはお客様へ無償でご提供いたしますので、それを参考にお客様で設計可能と判断されましたら、お客様で設計 および 切刃の製作をされる流れとなります。

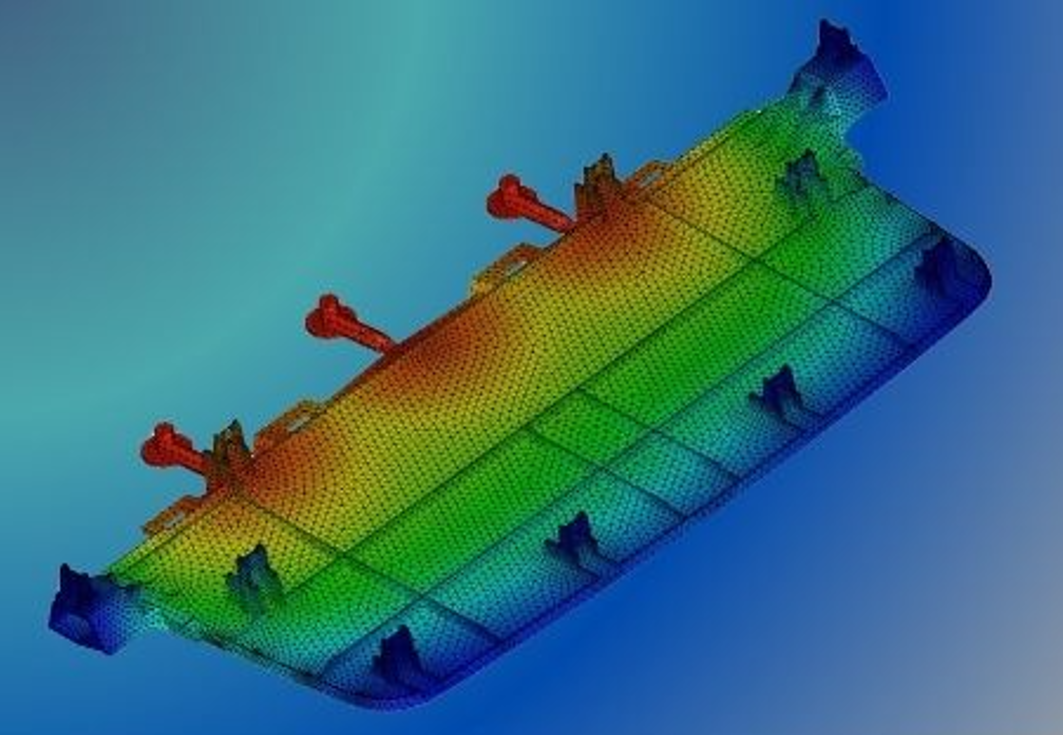

CAEによる各種解析
CAEを活用することで、設計されたゲートに対しての各種解析について対応いたします。（有償）
弊社より最適なゲートサイズ＆ゲート位置をご提案することも可能です。
成形アドバイザーの派遣
油圧コントローラーの設定方法や成形条件の設定方法等について、成形アドバイザーを派遣させていただき、OJTにてご説明いたします。（有償）
