微細貫通多孔質素材によるガス抜き部品
成形不良をソリューション

ガス抜き入れ子をお探しなら
成形不良対策部品 GASEXIT

  • ガスによる成形不良を解決したい
  • ガス抜き孔が目詰まりしないものが欲しい
  • 金型メンテナンス周期や耐久ショット数を延ばしたい

といったお悩みはございませんか?ぜひ成形不良対策部品 GASEXITの製品をご検討ください。

微細貫通多孔質素材によるガス抜き部品で、成形不良をソリューションします。
樹脂が流れ込みにくく、気体は通す通気孔として最適なバランスになっています。

ご不明な点がございましたら、どうぞお気軽にご連絡ください。

この構造が流動性の良い樹脂でも使用できる特徴になっています

商品のご案内

当社のガス抜き部品は微細貫通多孔質素材であるため、"樹脂が流れ込み難い&気体は通す" 通気孔として最適なバランスになっています。

効果としては、ガス起因の成形不良(ヤケ、白濁、銀条、ウエルドライン、ショートショット、ヒケ、ソリ、バリ等)の改善の他
金型メンテナンス周期の延長 および 金型耐久ショットUPにもつながります。

成形機ノズル部に滞留したガスが製品部分まで流れ込むことで不具合を発生させますので、製品部分にガスが流れ込むことを防止する商品をラインナップしております。

汎用可塑化樹脂以外でもPBT(GF)、PPS(GF)、PA(GF)、LCP材等の流れやすい樹脂 及び 熱硬化性樹脂にも使用可能です。

また、ガス抜きの機能を応用して、吸着板として活用することも可能です。

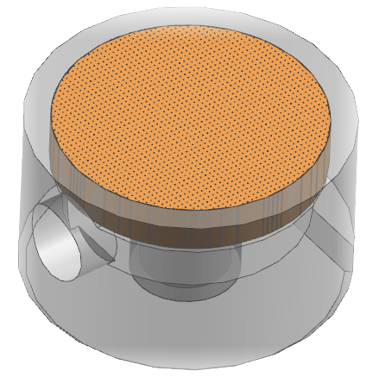

GASEXIT
RUNNER

既存の金型にポケット加工することで、手軽に設置することが可能です。

ランナーの末端に設置することで、通常のガス抜き溝より15~20倍のガスを排出することが出来ます。

【特許第6664721号】

GASEXIT
EP

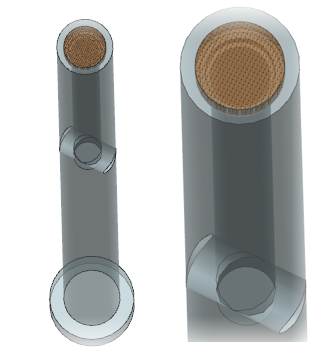

現在使用中のエジェクタピンと入れ替えるだけなので、手軽に設置することが可能です。

コールドスラッグ部や製品面から通常のエジェクタピンより4倍以上のガスを抜くことができます。

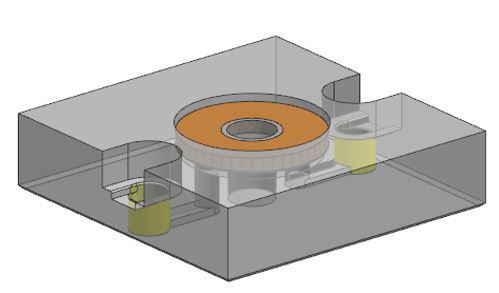

GASEXIT
BUSH

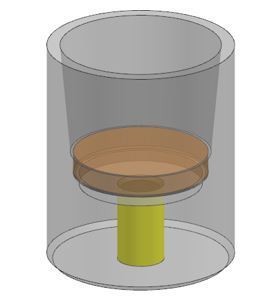

現在使用中のスプルーブッシュと入れ替えるだけなので、手軽に設置することが可能です。

スプルーエンド部にタマリを設けることで、ガス抜き効果を格段に上げることが可能です。

【特許第6858383号】

GASEXIT
SPRUE BUSH JOINT

スプルーブッシュのサイズが小さい場合は、通常のスプルーブッシュの先端にJOINTをタッチさせることで、スペースがない場合でも排気面積を確保できます。

GASEXIT
SLUGWELL PIN

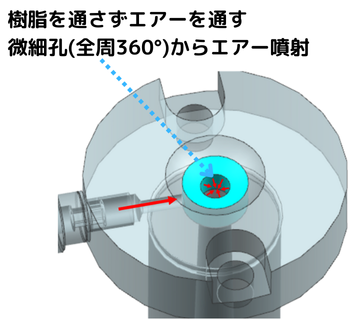

コールドスラッグウェルにて広範囲でガス抜きを可能にすることで、ノズル先端のガスを射出初期段階で大量に排気することが可能になる商品です。

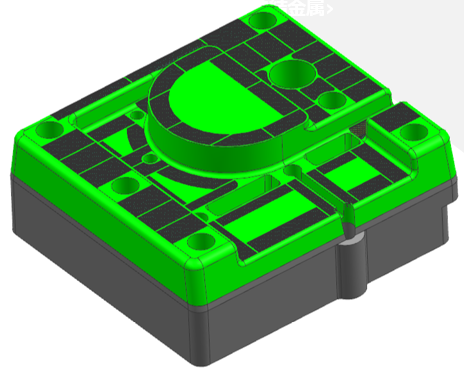

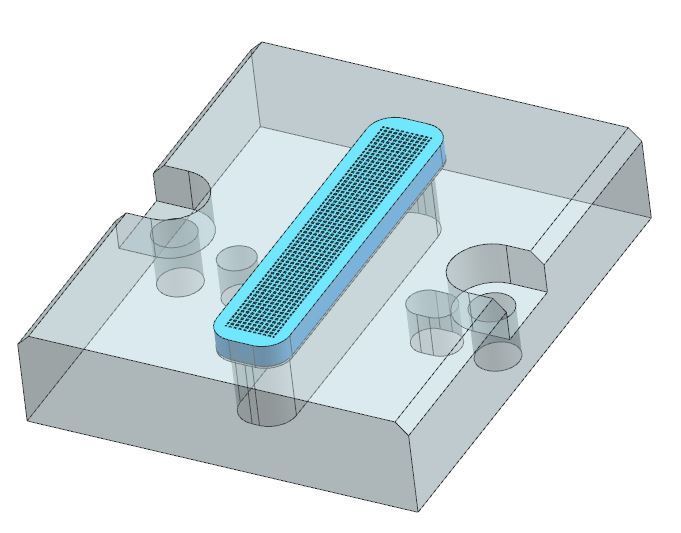

GASEXIT
CUSTOM

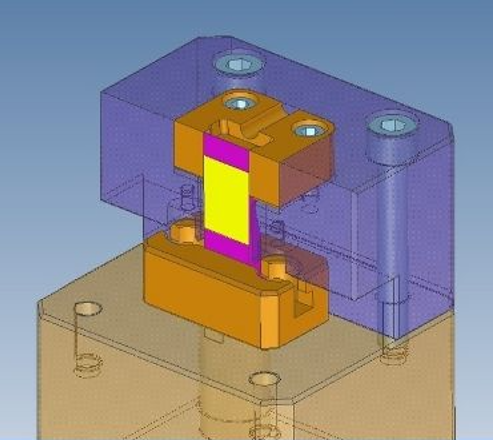

製品ごとの入れ子形状に合わせて製作をしますので、広範囲でのガス抜きが可能です。

お客様をご訪問して、お困りの内容をお聞きした上で、提案/設計いたします。

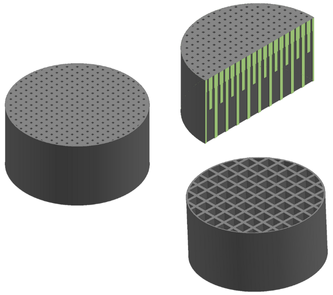

吸着板(耐熱/耐摩耗)

耐熱性/耐摩耗が必要なシーンで活躍する真空引き用の多孔質吸着板です。

孔の位置/孔サイズはお客様のご要望に従って設けることが可能です。

右の動画はGASEXITよりガスが排気されている実際の様子や、排気孔側からエアーを吹き付けた状態とGASEXIT面にシンナーを塗布した様子です。

・実際の成形時にはGASEXIT面(樹脂が通る面=動画の泡の出ている面)より排気孔側にガスは排出されます。

・シンナーも浸透しないほどの微細貫通孔構造です。

このように、GASEXITは気体を大量に通すこのができて、シンナーも浸透しないほどの微細孔によって、射出時の樹脂流れ込みによる目詰まりが発生しにくい構造ですので、成形時のガス抜き対策に効果を発揮します。

GASEXIT設置推奨位置

樹脂が通過しやすい場所は、ガスも通過しやすいため そういった場所にGASEXITを設置してもガス抜き効果がえられません。

GASEXITを設置する推奨位置は以下のようにガスが圧縮される部分となります。

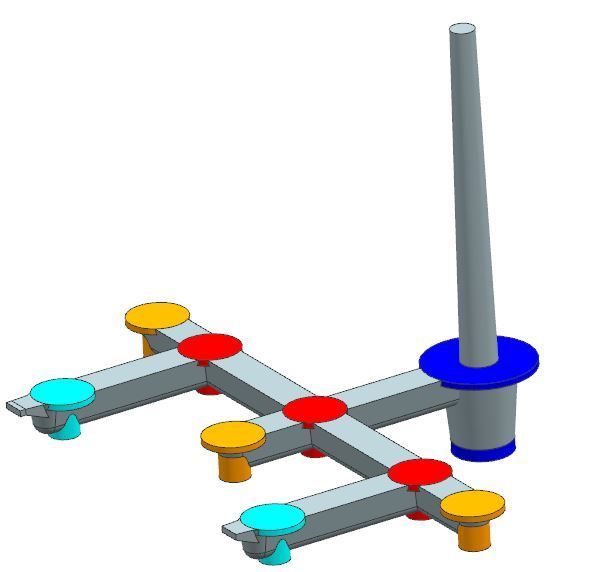

ランナー部

ガス抜き効果の順位

【青色部】:スプルー/

       コールドスラッグ

【水色部】:ゲート直前

【黄色部】:ランナーエンド

【赤色部】:分岐点

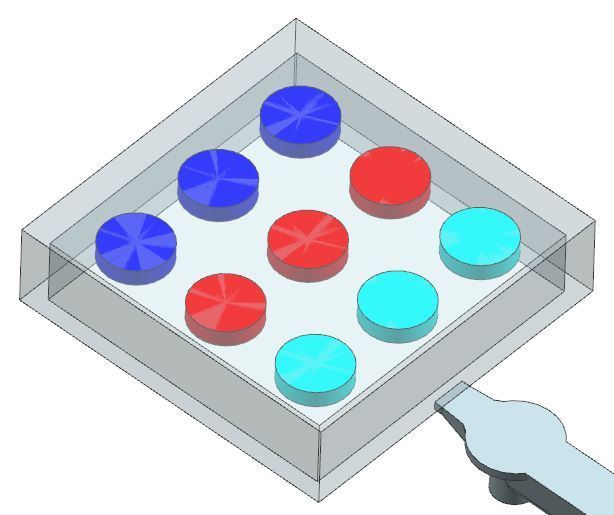

製品部

ガス抜き効果の順位

【青色部】:最終充填部位付近

【水色部】:ゲート付近

【赤色部】:流動途中

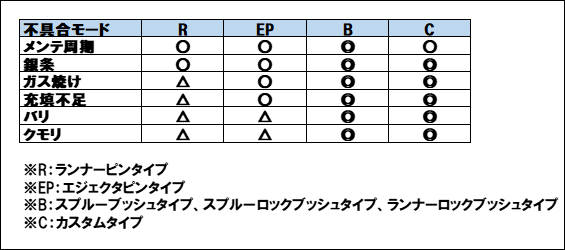

GASEXIT選定推奨

どのタイプを選定すればよいかお困りの際には、お気軽にお問合せ下さい。

弊社から費用対効果を考慮して、最適なご提案をさせていただきます。

選ばれる理由

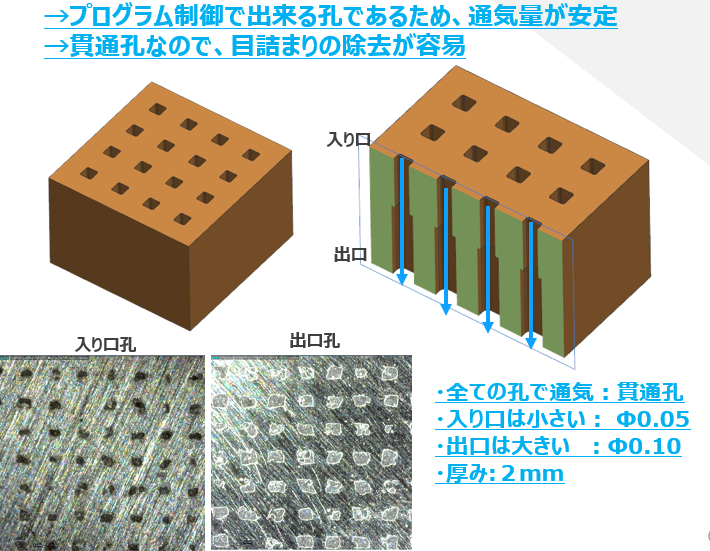

目詰まりしにくい
貫通通気孔構造を実現

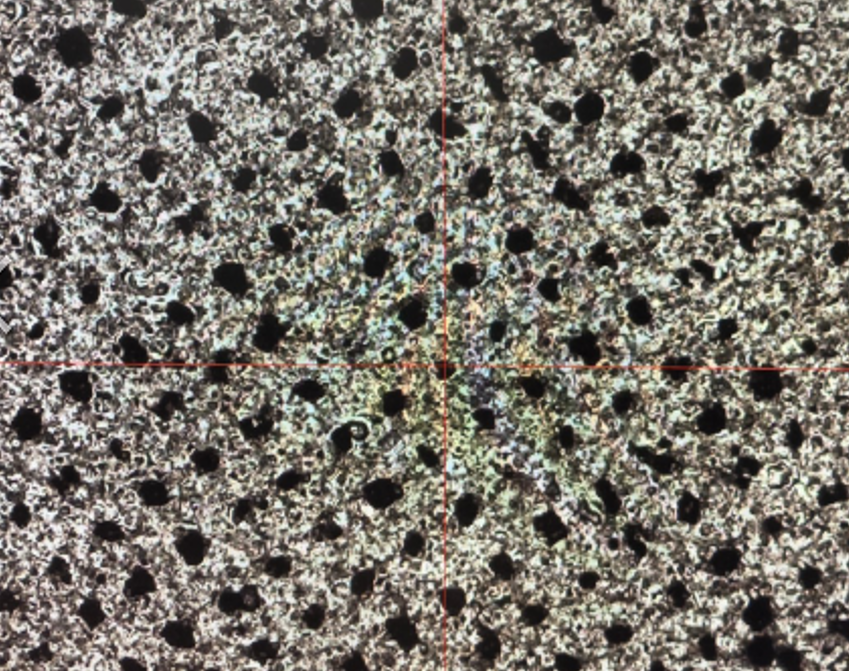

孔サイズはΦ0.02~Φ0.08(孔ピッチ0.2㎜)で、シンナーも浸透しないほどの微細貫通孔であるため、樹脂が流れ込むことは非常に困難です。

【特許第6703689号】

しかしながら、ガスはしっかり排出出来るので、射出成型用のガス抜き部材として、最適なバランスを実現しております。

金属3Dプリンタ技術の活用

金属3Dプリンタで製造していますので、様々な形状のガス抜き入れ子を製作することが可能です。

ガス抜き部分の表面硬度は焼き入れ後HRC44あるため、耐摩耗性にも優れています。(窒化処理することで表面硬度をHRC70まで上げることが可能です)

即日回答

『PDCAを迅速に行う』『創意工夫とチャレンジ精神で提案型ビジネスを行う』を心がけて、全てのお客さまに素早い対応をさせていただいております。

お客様の問題を一日でも早く解決できるよう全力で対応いたします。
